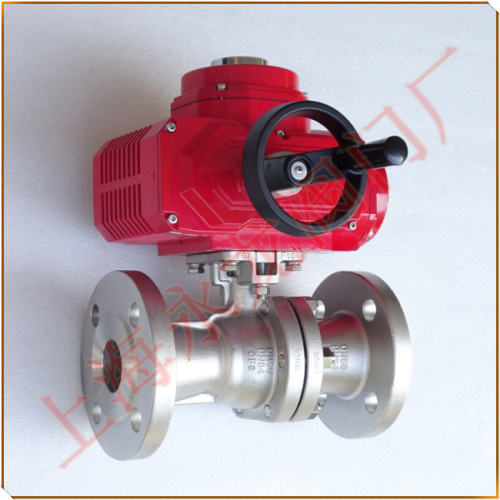

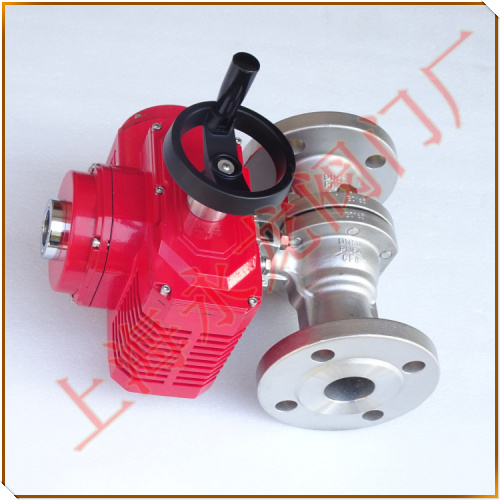

電動高壓球閥-Q941F-64P高壓電動球閥
簡稱：電動球閥 Electronic Ball Valve
電動高壓球閥產品概述：
Q941F-64P高壓電動球閥是工業自動化過程控制的一種管道壓元件，通常用于管道介質的遠程開、關（接通、切斷介質）控制。可遠距離集中控制能滿足計算機程控的需要，廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業。高壓電動球閥有GB、ANSI、DIN，JIS標準系列，閥體采用硅溶膠精密鑄造，高帶平臺設計，執行器與球閥連接無需支架與連接軸，可以作為開關截流使用。
高壓電動球閥技術參數：
1.公稱通徑：DN15～DN100(mm)
2.公稱壓力:PN4.0、6.4、10.0MPa
3.連接形式：法蘭
4.結構形式：浮動直通式
5.電源電壓：電動控制AC220V
6.動作范圍：0～90°
7.閥芯結構：浮動"O"型閥芯
8.閥體材質：不銹鋼304、316、316L
9.密封材料：PTFE、PPL
10.使用介質：液氨、水、油品、氣體、腐蝕性介質等
11.控制方式：開關式(快速兩位切斷)、調節型(輸入輸出4～20mA信號)
電動高壓球閥特點：
1.適用于管道壓差大，密封要求嚴格的開關和切斷管道介質的工藝場合和流體控制系統。
2.工作溫度: -50℃ 至+100℃ (+150℃ PPL碳纖)。
3.在閥桿下部設置臺階，不至于閥門內壓異常升高脫出閥桿。
4.止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活
5.在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
6.在球體與閥座間設置耐火密封槽，閥座燒損后，仍具有密封作用。
Q941F-64P電動高壓球閥采用浮球式結構，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
