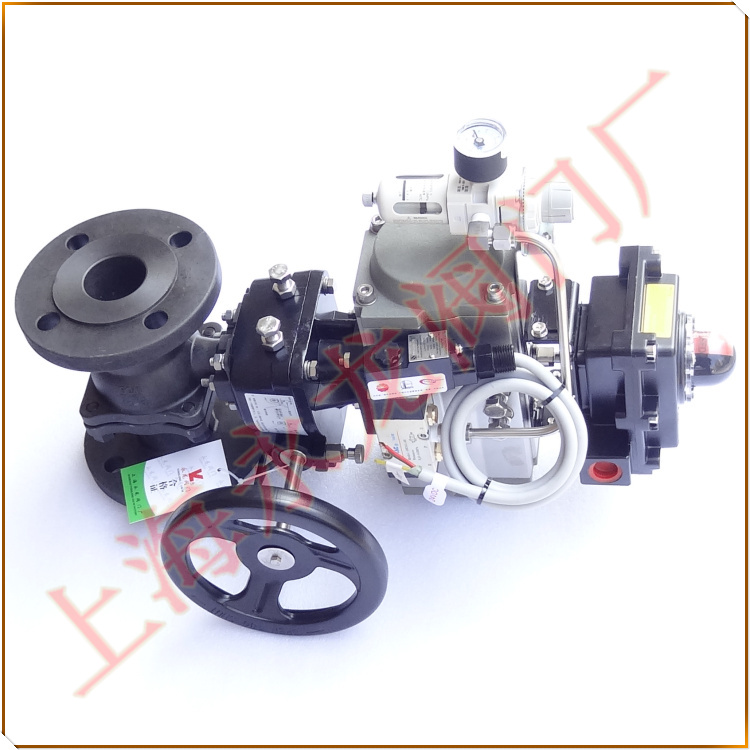

防爆氣動切斷閥
型號：QDQ421F-40 QDQ641F-40
別稱：緊急切斷閥 氣動緊急切斷閥 防爆切斷閥 安全切斷閥 熔斷閥
切斷閥概述：
防爆氣動切斷閥采用雙作用或彈簧復位單作用角行程執行器，配套防爆電磁閥，氣源處理器，行程開關，手動裝置，易熔合金塞，防火防靜電球閥為一體，以線圈控制壓縮空氣為動力,通過活塞齒條的直線運動帶動輸出軸的齒輪帶動閥桿90°轉動開啟與關閉動作。產品廣泛應用于石油、化工、水處理、船舶、造紙、電站、輕工等領域。
設計標準：
1.設計制造:GB/T-12237
2.法蘭連接:HG/T20592、GB/T-9113
3.結構長度:GB/T-12221
4.壁厚標準:GB/T-26640
5.檢驗試驗:GB/T-26480
技術參數：
1，閥體材質：WCB/碳鋼，CF8/304不銹鋼，CF8M/316不銹鋼,CF3M/316L不銹鋼
2，閥體壓力：PN16,DN25,PN40
3，連接形式：法蘭,RF/突面，F(xiàn)/凹面， M/凸面,
4，口徑規格：DN15～150
5，使用溫度：碳鋼﹣29℃～＋80℃，不銹鋼﹣40℃～＋80℃
6，閥瓣密封：軟密封/PTFE,硬密封/實芯球+STL 高溫/柔性石墨
配套附件使用說明：
行程開關又稱限位開關，安裝在執行器頂部，當動態接近態物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)。防爆限位開關是一種能夠自動檢查管道或者電路閥門位置然后將信號反饋的現場儀表，一般用于閥門的啟閉量的信號輸出，通過遠程計算機操控來采集信息樣本，而后對環境進行測量分析。
防爆電磁閥電動裝置啟動時，應按電氣盤上的啟動按鈕，電動機隨即開動，到一定時間后閥門開啟，電動機自動停止運轉，在電氣盤上的“已開啟”信號燈亮；如果防爆電磁閥關閉時，應按電氣盤上的關閉按鈕，閥門向關閉方向運轉，到閥門全關，“已關閉”信號燈亮。防爆電磁閥運轉中，正在開啟、正在關閉、處于中間狀態的信號燈應相應指示。閥門指示信號與實際動作相符，并能關得嚴、釘?shù)瞄_，說明電動裝置正常。如果防爆電磁閥運轉中、全開、全關時，信號燈不亮，而事故售號燈亮，說明傳動裝置不正常，應檢查原因，進行修理，重新調試。電動裝置有故障、關閉不嚴，需要處理時，應將動作把撥至手動位置，順時針方向轉動手輪關閥，逆時針方向?yàn)殚_閥。電動裝置在運轉中不能按反向按鈕，如果由于誤動作需要糾正時，應先按停止按鈕，然后再啟動防爆電磁閥。
空氣過濾減壓器作用：防止水及塵埃進入其它氣動儀表元件內， 當供應壓力有所改變時，仍然能夠保持穩定的輸出壓力， 銅質濾芯有更高的抗腐力和長壽命， 適合閥門和輪機上使用。
手輪機構與氣動執行器配套聯合使用，是組成自動化控制系統主要部件，主要用于角行程90°開啟和關閉的蝶閥、球閥、旋塞閥等實現手動驅動，也可用于其他自動控制機械產品需要手動驅動場合，在沒有氣源或現場可通過手輪裝置開關緊急切斷閥。
