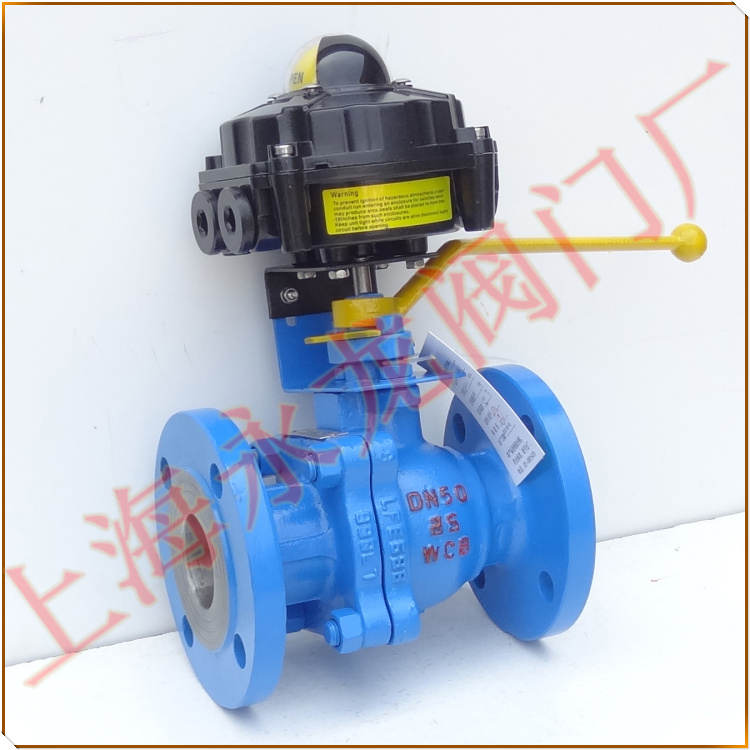

帶行程開關球閥-帶閥位顯示球閥
型號：HQ411F-16P
別稱：信號球閥 帶回訊器球閥 帶限位開關球閥 手動球閥帶限位開關 帶回迅器球閥 帶閥位顯示球閥
帶行程開關手動球閥概述：
帶行程開關球閥是一種用于手動閥門遠程傳輸數據的控制信號裝置,通過行程開關的顯示來確認閥門開與關的工作狀態。當工作人員在手動開關閥門，通過閥桿與行程開關的連桿驅動開關的接點引起閉合的接點分斷或者斷開的接點閉合，標示閥門的開度，并且把閥門開關位置信號轉換成電信號傳送給控制室的裝置。
帶信號反饋球閥調整位置：
上方為開位置調整：向下壓住上方凸輪后，左右旋轉凸輪，對準上方微動開關動作的角度后，重新固定凸輪。
下方為關位置調整：向上推下方方凸輪后，左右旋轉凸輪，對準下方微動開關動作的角度后，重新固定凸輪。
帶限位開關球閥安裝及使用：
1、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。
2、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
3、讓閥門來回走幾次，確定限位開關信號通斷準確。
行程開關的作用：
行程開關分工作行程開關和極限行程開關，工作行程開關是用來給出機構動作到位信號的。極限行程開關是防止機構動作超出設計范圍而發生事故的。工作行程開關安裝在機構需要改變工況的位置，開關動作后，給出信號，進行別的相關動作。極限行程開關安裝在機構動作的最遠端，用來保護機構動作過大出現機構損壞。
